我司負載均衡架構有EasySLB構架和nginxSLB架構兩種,EasySLB模式請參照教程 負載均衡EasySLB 開通管理流程   .

以下是nginxSLB構架教程說明

負載均衡NginxSLB相對EasySLB優勢：

               1.支持自主SSL部署，后臺一鍵部署，web服務器上無需任何配置

               2.支持自主多站點部署，后臺可以自主添加多個負載均衡站點

               3.后端web服務器無需單獨設置，不需要在web服務器上設置回源網關地址，web服務器不強制要求同機房（建議同機房）

               4.支持多組負載均衡，可以為不同域名指定不同的后端負載均衡組，實現功能多元化

               5.基于nginx擴展配置更靈活，無需遠程負載服務器，后臺圖形操作，新手更易配置

負載均衡NginxSLB構架：

                前端一臺調度器，后端三臺或以上web服務器，一臺文件服務器（文件服務器上存放web和數據庫）。注意：所有服務器要開在同一個機房，同一個集群。

推薦服務器配置：

                一、前端調度器（一臺）：4核cpu、4G內存、20M帶寬、硬盤50G。（負載均衡所有使用帶寬都在調度器上，所以調度器需要足夠的帶寬，其他服務器保證最少1M帶寬

                       即可，后期根據使用情況可隨時增加）

                二、web服務器（三臺或者以上）：4核cpu、4G內存、1M帶寬（使用內網IP作為數據交換，所以需要1M帶寬即可）、硬盤100G

                三、文件服務器（一臺）：4核cpu、4G內存、1M帶寬（使用內網IP作為數據交換，所以需要1M帶寬即可）、硬盤100G（SSD，根據數據決定硬盤大�。�

負載均衡NginxSLB運行原理：

                前端使用nginx做負載均衡，域名解析到調度器IP，用戶輸入域名訪問首先到調度器》然后由調度器分配到后端web服務器上處理》web服務器調用文件服務器上web文件和

                數據庫內容》處理完之后再通過調度器反饋數據給用戶。所以所有的帶寬都在調度器上面，調度器到web服務器，web服務器到文件服務器都使用內網通信。

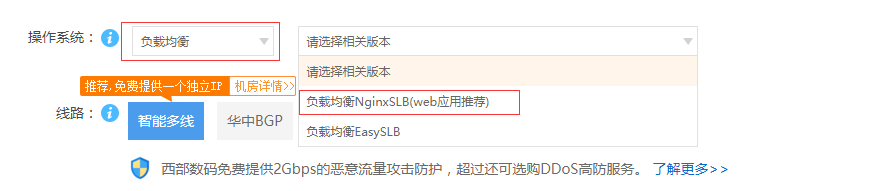

1.開通調度器，開通時候需選擇“負載均衡NginxSLB”模板，如截圖：

注意：服務器開通以后需要將他們加入到虛擬交換機，并設置好內網，虛擬交換機VPC配置說明（彈性云內網通信）

2.調度器設置

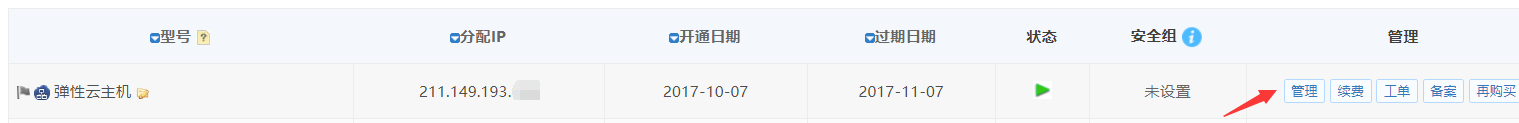

登錄管理中心》業務管理》獨立IP主機管理，查看此圖標的就是調度器服務器，點后面管理進入

3.配置添加負載均衡站點

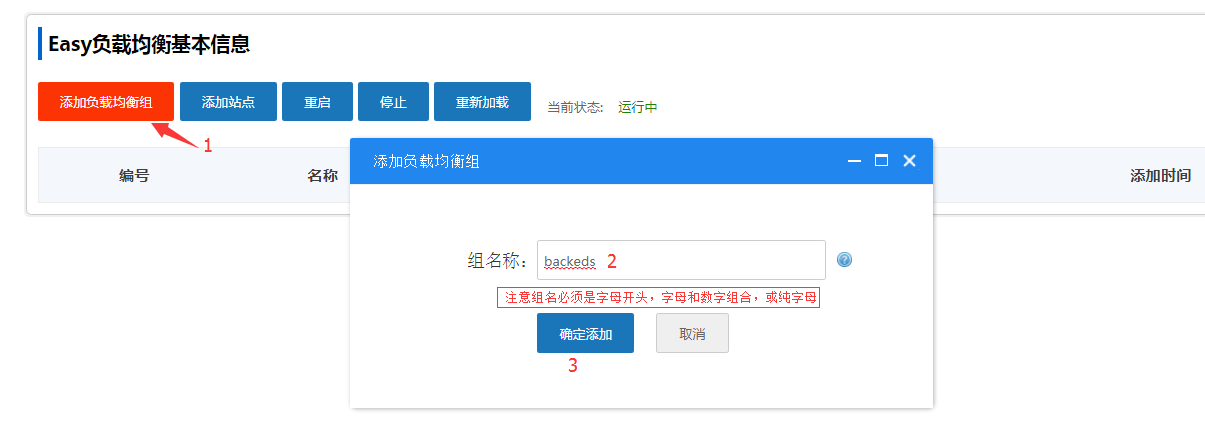

    (1)添加"負載均衡組"

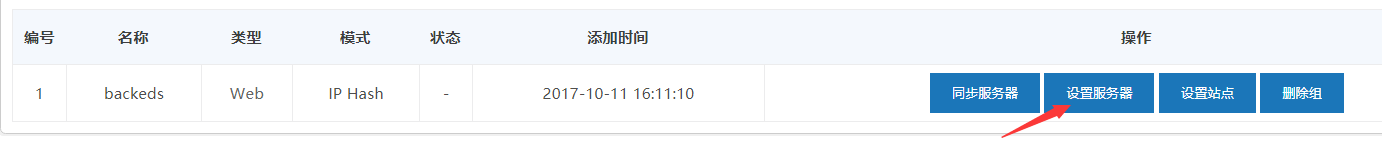

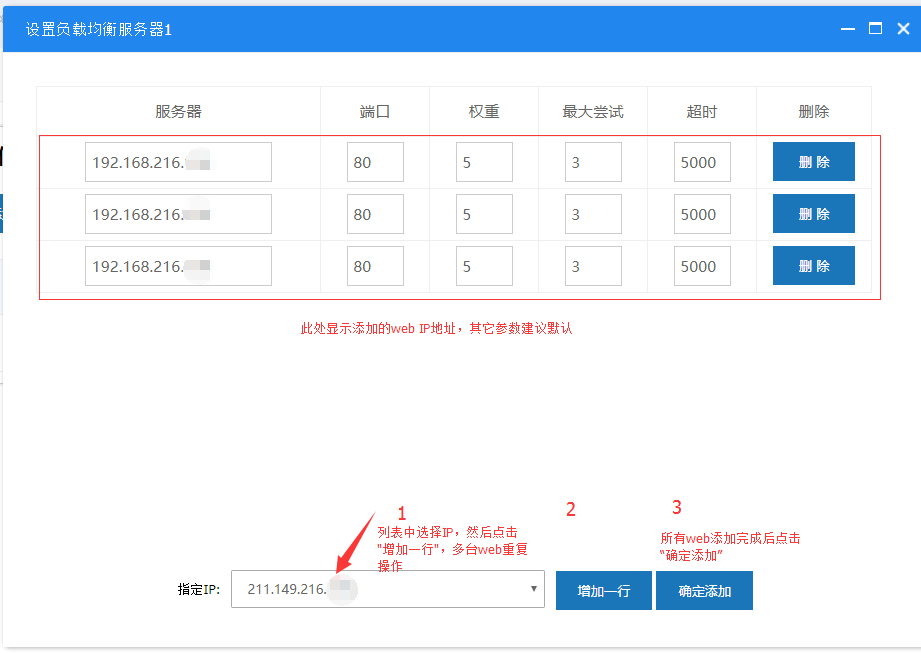

 (2)為"負載均衡組" 中添加 web 節點IP ,文件服務器IP 不需要加入負載均衡，這里只加web服務器

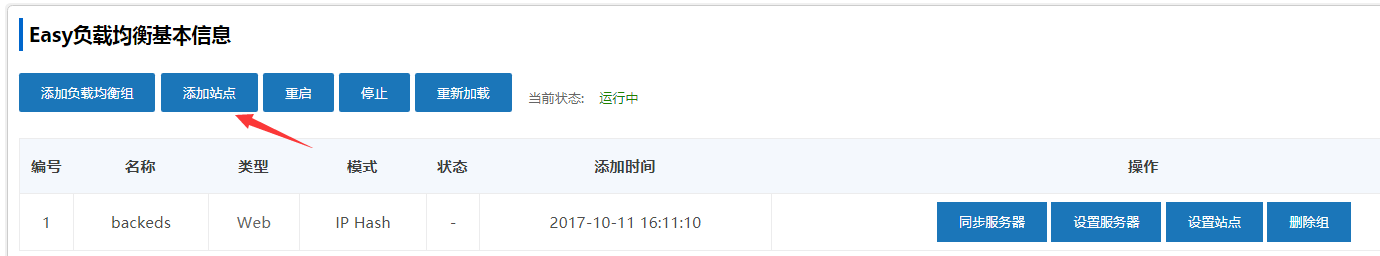

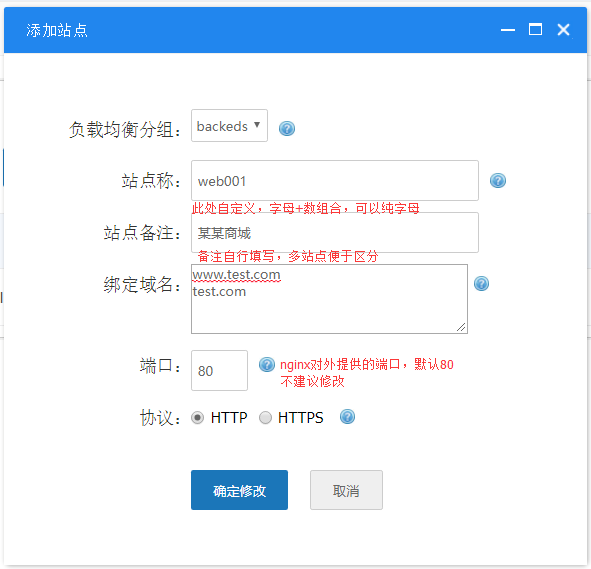

(3)，在“負載均衡組” 中 添加 站點

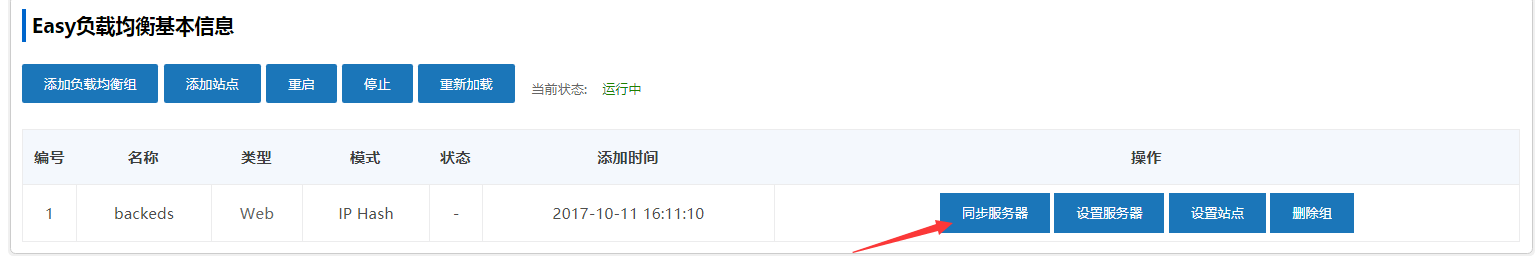

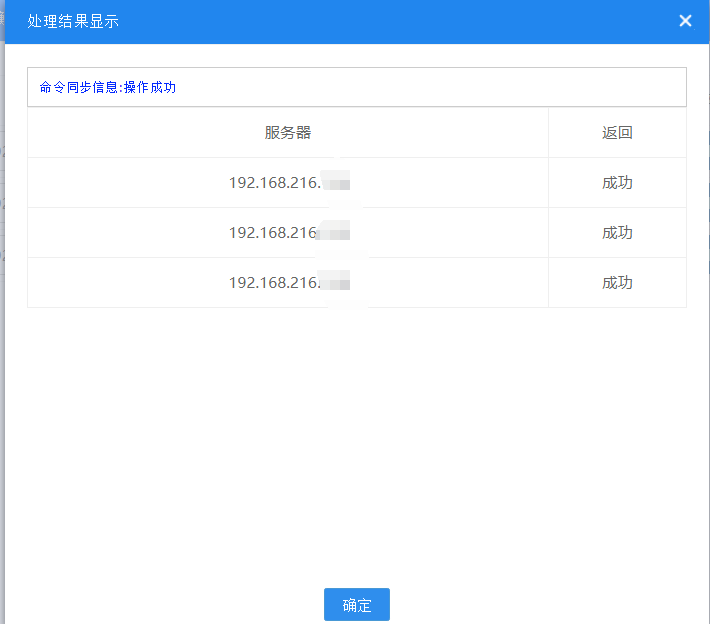

4. 到此負載均衡配置完成，"同步服務器"

以上操作完成之后用戶需要手工操作二個步驟：

一、設置文件共享。

二、web服務器上建立站點。

進階操作：

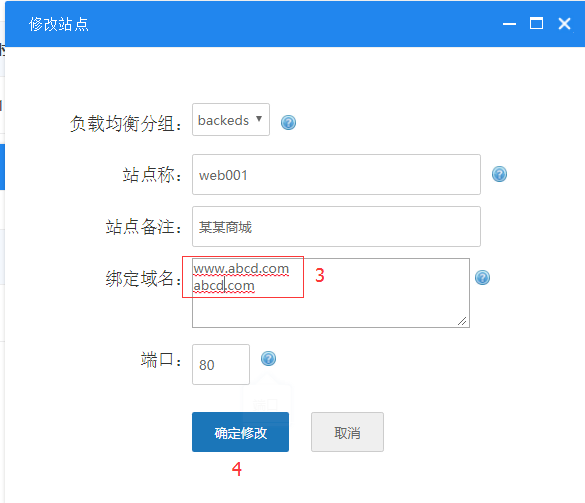

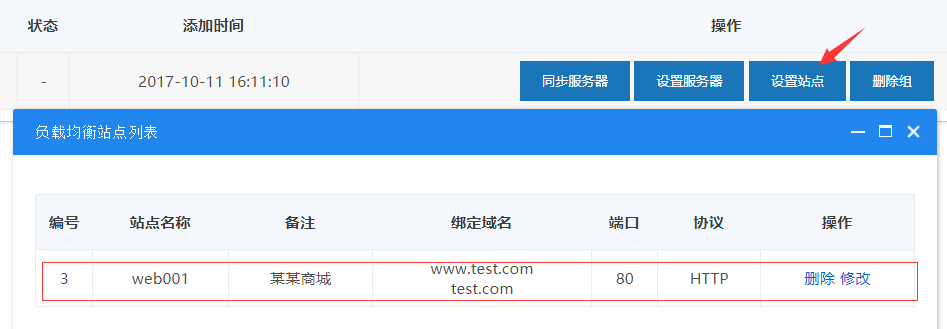

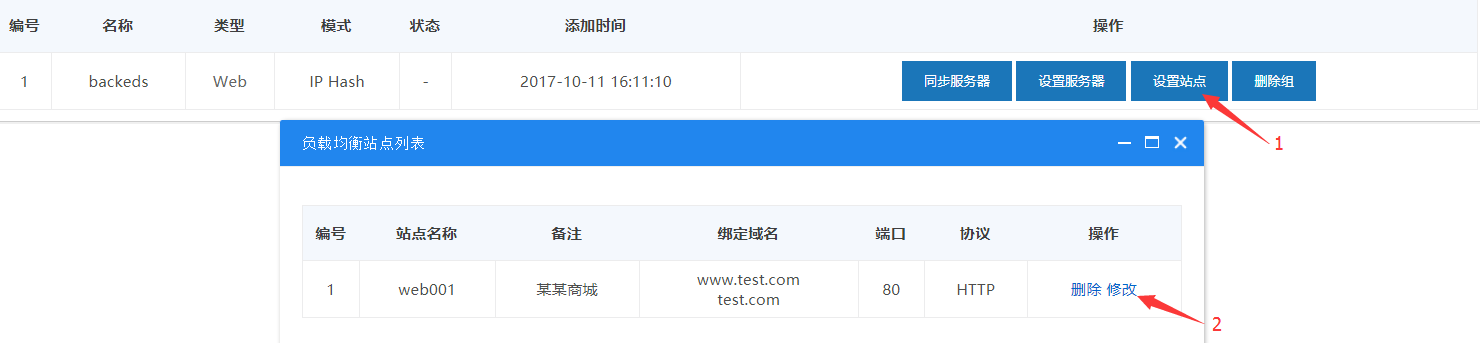

1. 修改站點綁定的域名

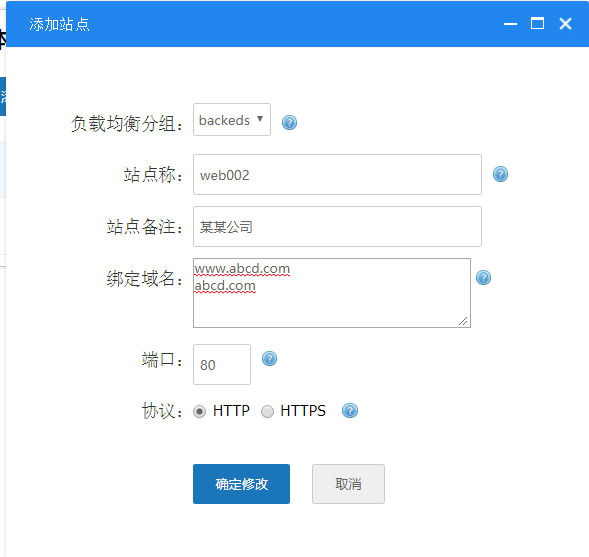

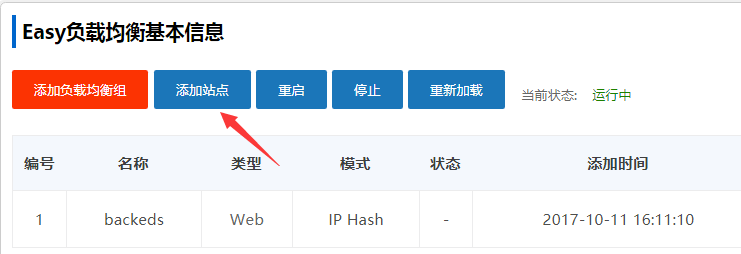

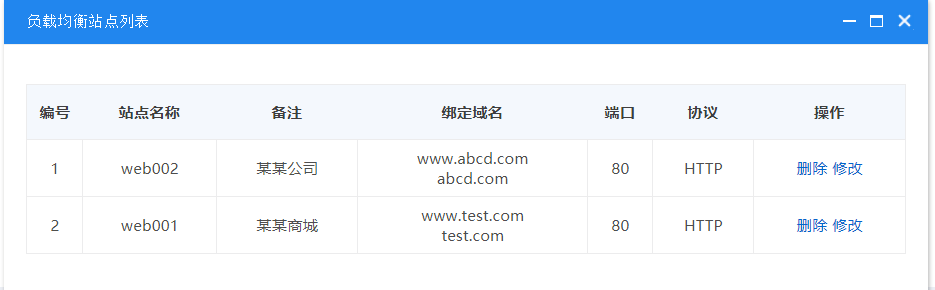

  2.添加多個站點

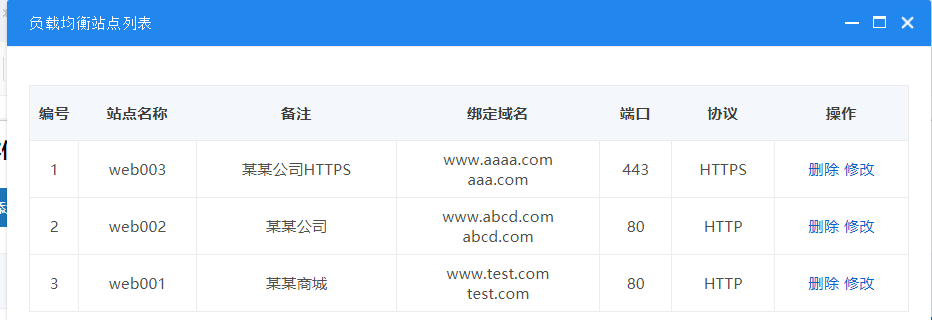

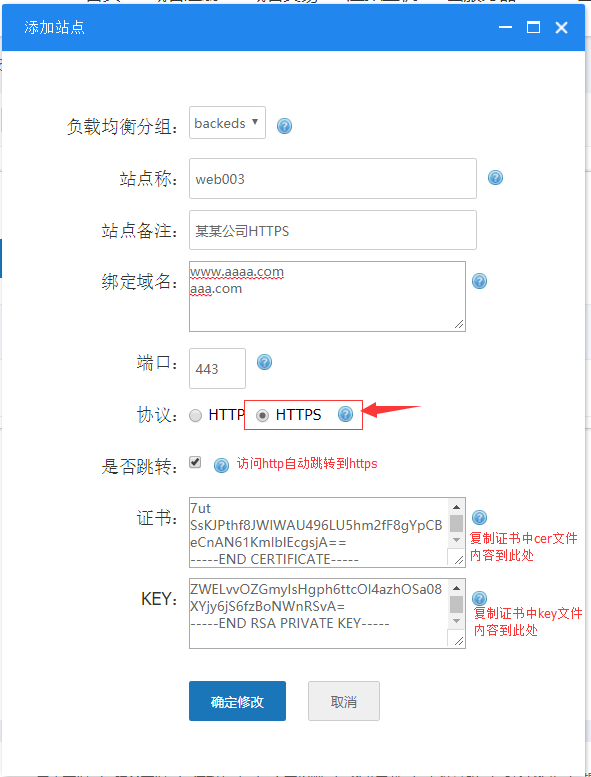

   3.添加https站點

PS:如果是我司申請的1元證書，證書框中需要先復制crt文件內容，再復制cer文件內容到下面

web服務器上不需要配置https站點，仍然保持80端口訪問即可
